— 一线工程师视角解读 PLC 本事在环境监测界限的确凿落地 —
直流电力线载波通讯（DC-PLC）：数据与电力共用团结双导线
🌿 从一个头疼的技俩提及
作念镶嵌式这行的东谈主，简直齐资历过这么的现场：某个省级大气环境监测站，沿着厂房外墙每隔50米部署一台传感器，加上排污口、汽锅烟谈、厂界围栏……五花八门接近80个监测节点。施工队挖了一周沟，光485通讯线就拉了7000多米，中间还因为工业区电磁干涉，显露重布了两次，验收时仍有三个节点偶发通讯丢包。
这不是个别案例。但凡干过环保监测工程的同业，若干齐踩过"布线地狱"这个坑。施行上，问题的根源不在传感器精度，不在后台算法，而在通讯架构的先天假想弱点——明明现场也曾有电力线了，为什么还要单独铺一套通讯线？
今天这篇著作，我就联结施行技俩训导，把电力线载波（PLC，Power Line Communication）本事在环保及环境监测界限的应用旨趣、典型有假想、坑点、以及选型念念路，给人人拆解明晰。🔧
⚡ 先搞明晰旨趣：电和数据若何"住"在团结根线里？
好多东谈主第一次听到"电力线载波"会合计玄乎——高压的电和数据信号共线传输，不会彼此打架吗？其实施行很浅显：调制与耦合。数据信号历程调制（常见有OOK调制、FSK调制、BPSK调制）后，其频率范围远高于工频50Hz的电力信号，然后通过耦合电路类似到电力线上。到禁受端，再用带通滤波器把高频数据信号剥离出来解调，电力端和通讯端各走各的，互不干涉。
📌 类比交融：就像收音机电台，北京音乐台88.7MHz、交通台103.9MHz，团结派空气里同期传播，靠"频率"差异互不串台。电力线载波亦然这个有趣——电力走低频段（50Hz），数据走高频段（几十kHz到几百kHz）。
在直流电力线载波（DC-PLC）场景下，尤其妥当环保监测这类使用24V/48V直流供电总线的系统。数据和电力同期在两根线上跑，透彻省却颓丧的通讯显露。
🌍 环保监测场景，为什么天生妥当用电力线载波？
环保监测系统有几个很是权贵的特征，这些特征与电力线载波的本事上风高度吻合：
▶ 节点分散、距离长：从表象站到大气采样仪，从排污口流量计到厂界VOC传感器，动辄几百上千米的距离，节点稀薄分散在厂区各个边缘。
▶ 现场已有供电显露：简直整个监测成立齐需要供电，既然电线也曾铺到位了，通讯何苦别辟门户？
▶ 安设施工资本高：环保监测站时时在化工场、电厂、浑水处理厂、矿区等区域，特殊地形和防爆条款使布线资本居高不下。
▶ 吝啬窗口受限：好多工况不允许频繁停产磨真金不怕火，通讯系统必须稳固可靠，出故障要能快速定位。
▶ 拓扑复杂多变：厂区权略凡俗疗养，传统485手拉手菊花链布局机动性差，增删省点牵一发动全身。
而电力线载波二总线有假想，不错作念到蒙胧性接线、纵情拓扑（星形、树形、环形狂妄组合）、即插即用，节点增删无需变嫌主主显露，这对环保监测系统的始终运维来说，深嗜极大。🌱
📊 主运动信有假想横向对比
作念有假想选型，最怕的就是"外传好用就上"。底下把环保监测常用的几种通讯方式作念个直白对比，让你在评审会上讲话有底气：
■传统RS-485
🔴 需颓丧通讯线
🔴 手拉手菊花链，容错差
🔴 长距离信号衰减严重
🟡 最大节点表面128个
🟢 资本低，熟习度高
🔴 布线变嫌辛苦
■电力线载波PLC二总线
🟢 两线供电+通讯合一
🟢 纵情拓扑，蒙胧性
🟢 2km免中继，可扩展
🟢 节点摆脱增删
🟢 抗干涉假想强
🟢 施工资本大幅缩小
■无线（LoRa/ZigBee/4G）
🟢 无需布线
斗鱼体育中国官网入口
🔴 化工场/矿区信号掩饰严重
🔴 捏续通讯功耗高
🔴 流量用度/年租费
🔴 受监管，频点受限
🔴 延迟较高，及时性差
■以太网/工业以太网
🟢 带宽大，速度高
🔴 需专用网罗基础设施
🔴 户外防水、防腐资本高
🔴 节点资本高
🟡 妥当集结型架构
🔴 不妥当分散末节点
概括来看，关于节点数目在20～300个、分散半径1～2km、需要供电+通讯一体化的环保监测场景，电力线载波二总线有假想在经济性、可靠性、施工成果上的概括得分是最高的。
🏭 典型应用场景拆解
场景一：大气环境网格化监测
城市大气网格化监测条款在几平方公里范围内密集部署PM2.5、PM10、CO、NO₂、O₃等传感器，每个点位距离不等，隔邻齐有街灯或配电箱供电。把通讯信号调制到24V供电线上，每个传感器节点只需接两根线，比过去省了一半以上的施工工时。尤其是街灯杆上的节点，径直用街灯电源线作念通讯总线，零稀少布线。💡
场景二：工业浑水处理厂在线监控
浑水处理厂的COD、氨氮、总磷、总氮在线分析仪分散在各个鼎新池、千里淀池、排放口。厂区湿气腐蚀性强，普通电缆绝缘层易老化，485通讯故障率较高。换用PLC二总线后，2026世界杯中国滚球app官网入口总线自己就是供电线，即便接线有轻飘氧化，载波信号依然能平日传输，现场吝啬东谈主员响应"显露故障投诉减少了七成"。🧪
场景三：矿区扬尘及有毒气体监测
矿山露天功课区和井下巷谈的扬尘、瓦斯（CH₄）、CO监测系统，有三个特殊条款：长距离、防爆、高可靠。大地矿区部分，监测点分散半径可达数公里，传统485即便加中继也常因电磁干涉导致误报。井下有防爆条款，无线有假想被明确适度。这两种场景下，远距离电力线载波（可达10km量级）是现在概括性价比最高的措置有假想之一，况且无线电波在矿井中传播特点极差，有线载波的上风尤为杰出。⛏️
场景四：河谈/水库水质自动监测站
水质浮标站、岸边固定站沿河布设，供电时时走地埋电缆，通讯走专用485线。愚弄PLC把通讯类似到供电线上，不错神圣大宗地埋线材资本，况且水下/湿气环境下两线制更易作念防水连议论。🌊

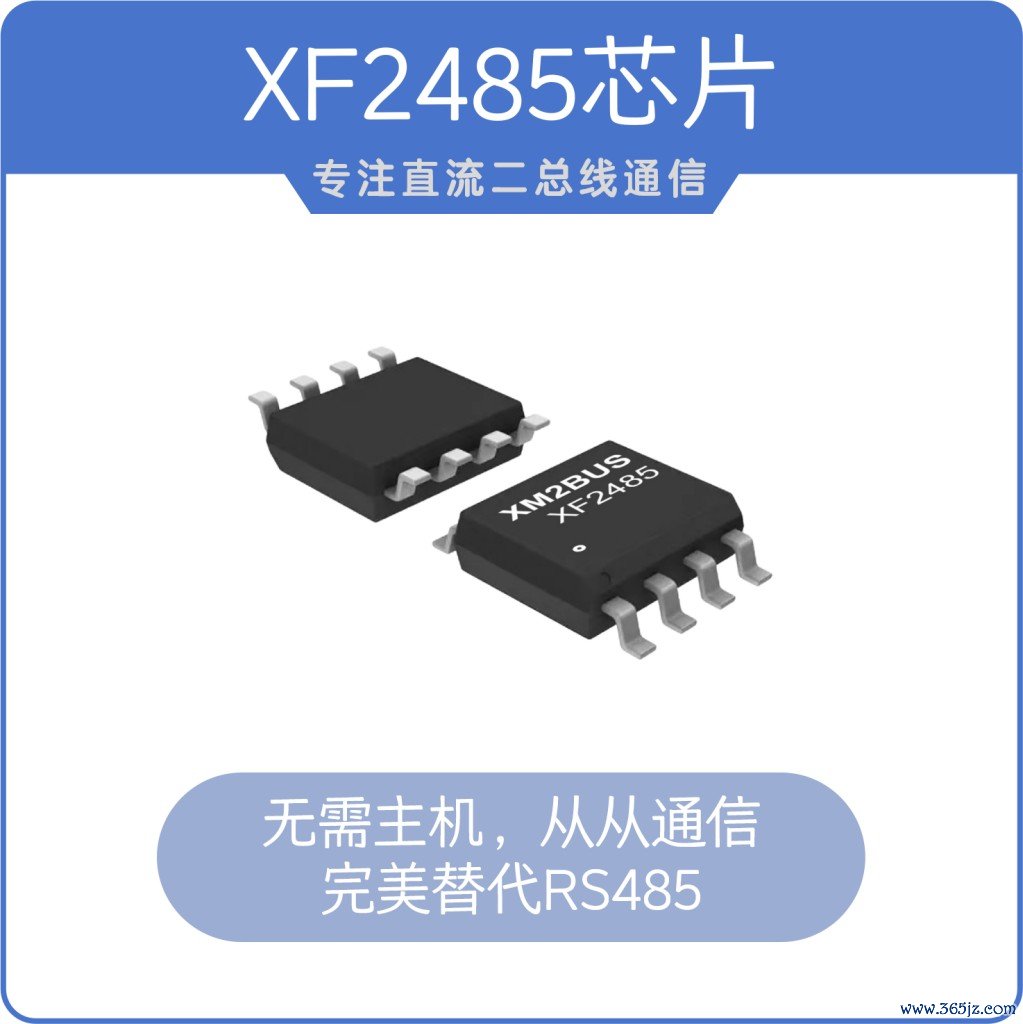

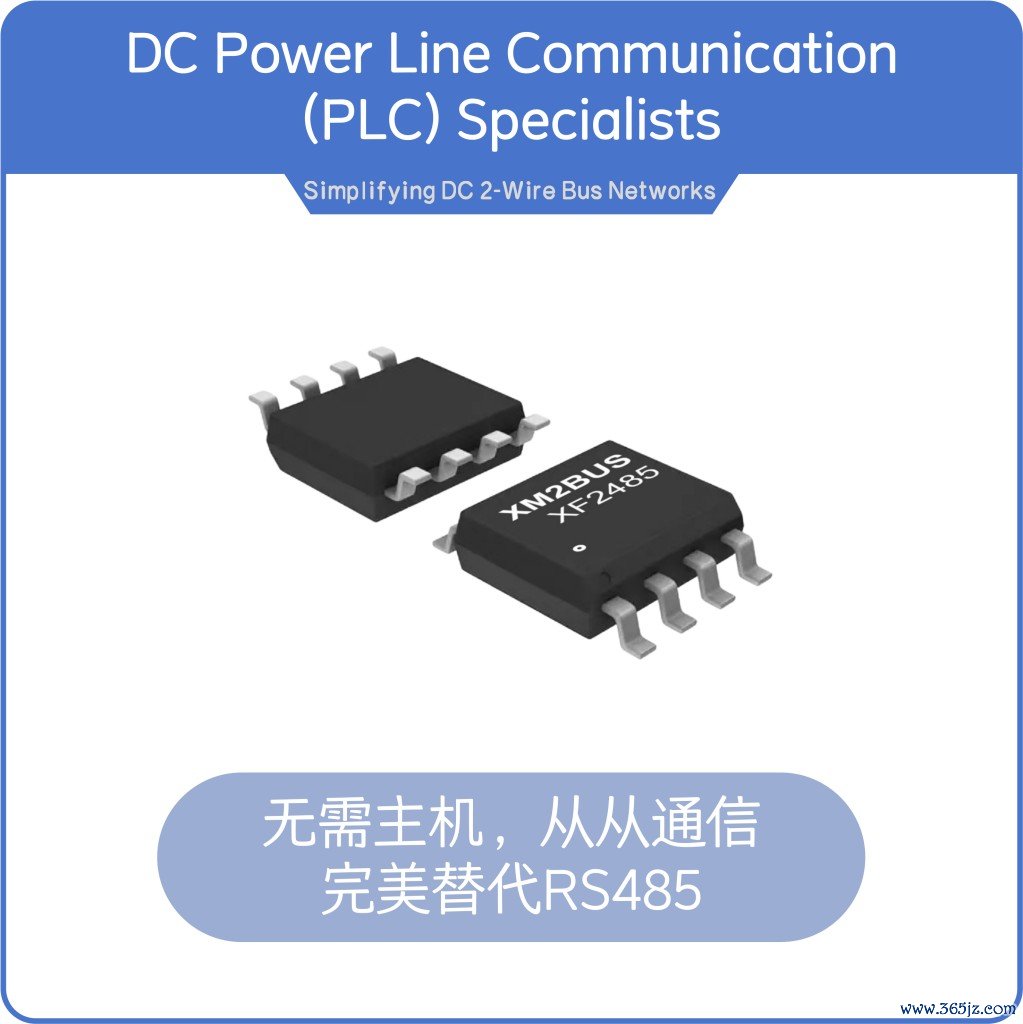

XF2485 — 集成OOK调制解调，无需外围电路即可兑现电力线载波通讯
🔧 系统假想要道本事点
1.调制方式的遴荐
环保监测数据更新频率凡俗在1秒～1分钟级别，对通讯速度条款不高（1200bps～9600bps填塞），但对通讯可靠性和抗干涉性条款极高。OOK调制兑现浅显，妥当低速稳固传输；FSK调制抗噪声性能更好，在干涉较强的工业环境下（如变频器、电机傍边）更保举选定FSK有假想。
2.总线电气参数假想
▶ 总线使命电压：凡俗24V或48V，宽电压有假想可搭救10V～100V+
▶ 总线最大电流：提议留1.5倍余量，驱动20个以上节点时需保重压降
▶ 通讯距离：不加中继情况下，优质有假想可达2000米；远距离场景（矿区、郊外）可达10km+
▶ 总线节点数：典型有假想搭救128～256节点，高密度场景需分段假想
▶ 总线软起动：遑急特点！多节点同期上电时退缩浪涌冲击损坏成立
3.蒙胧性假想的工程价值
工地施工东谈主员不是每个东谈主齐看得懂接线图，传统485正负极接反是常见初级故障。蒙胧性二总线实足阻绝了这类问题——两根线若何接齐通，大幅缩小施工返工率。这个特点在环保监测站运维中价值极大，因为好多现场监测点在偏远地区，一次维修就是半天车程。
4.拓扑结构与信号齐备性
电力线载波二总线搭救树形、星形、夹杂拓扑，但长歧路会带来信号反射，影响通讯质料。工程训导：单个分支长度不提议越过总主线的1/3；如需蔓延，加一个无源中继器即可措置，沙巴体育无需外部电源，从总线取电使命，施工极为便捷。
💡 XM2BUS有假想：让环保监测布线资本降下来
在施行技俩落地中，XM2BUS 的二总线芯片有假想被多个环保监测工程商接收，中枢原因是确凿措置了现场几个硬需求：
XF2485A芯片— 集成OOK调制解调功能的RS-485收发器功率IC，零外围电路即可兑现电力线载波通讯，与现存RS-485开荒措施高度兼容，工程师学习资本极低。宽电压搭救10V起步、可越过100V，电流驱动智商达12A，湮灭大多数环保监测供电总线规格。关于已有485系统的存量技俩，不错用XF2485A径直升级为二线制蒙胧性二总线，不需要大改原有MCU方法框架。
XM620主机模组— 搭救总线电压24V/48V，最大20A驱动电流，2km通讯距离，内置软起动保护，成心莽撞多节点重载场景。XM2BUS的 XM620+XM332 组合有假想实测进展稳固，主动上报机制可让180个节点在1秒内完成数据轮询，称心监管平台对数据及时性的条款。
XM2BUS 居品配套齐备的开荒板和工程源文献免费提供，芯片有假想由长沙玄米电子科技搭救，团队可连结含总线通讯的单片机定制开荒，专科且寄托成果高。
❓ 电力线载波在环保及环境监测应用FAQ常见问题大全
Q1：电力线载波通讯和普通RS-485通讯的最施行区别是什么？
A：最施行的区别在于"线材数目"和"布线机动性"。RS-485需要颓丧的通讯线（至少A、B两根）类似在供电线除外，且必须手拉手串联布线，纵情一处断线整段网罗失效。电力线载波是把数据信号调制到供电线上，两根线同期承载电力和通讯，接线方式蒙胧性、搭救纵情拓扑，星形树形均可。对环保监测技俩来说，节点分散、地形复杂，这个各异径直影响施工资本和后期吝啬难度，绝非小事。
Q2：电力线上的工业干涉（变频器、电机等）会影响载波通讯吗？
A：工业干涉照实存在，但不错通过以下技巧灵验避让：① 选定FSK调制方式代替OOK，FSK对窄带噪声的抗干涉智商更强；② 在干涉源（变频器、电机适度柜）的供电歧路上加装信号停止器，龙套干涉信号向总线膨胀；③ 妥当缩小通讯速度（如9600bps→4800bps），提高帧纠错智商；④ 在条约层加多CRC校验和重传机制。历程合理假想，电力线载波在工业环境下的通讯稳固性实足不错达到工程条款。
Q3：电力线载波在环保及环境监测应用中，通讯距离能达到多远？
A：通讯距离取决于导线截面积、总线负载、调制方式和环境干涉等多个身分。旧例有假想（24V/48V直流总线，截面积1.5mm²导线）不加中继可达500米～2000米。关于大型矿区、郊外生态监测站、跨山谷的水文站这类超长距离场景，使用专用远距离载波有假想（基于FSK调制+低速高可靠编解码）不错将距离蔓延到10km以上，且比在该距离上部署4G无线有假想更稳固、更低资本，尤其妥当信号湮灭差的偏远山区环境。
Q4：现存系统也曾用了RS-485，能径直升级到电力线载波吗，MCU方法要大改吗？
A：不错平滑升级，况且MCU方法基本无须改。以XF2485A为例，该芯片与RS-485收发器的使用措施高度一致，表层软件条约（Modbus RTU等）实足保留，只需在硬件层将485收发器替换为XF2485A，并按载波接口措施聚拢供电总线，即完成升级。关于正在用485作念环保数采仪、水质分析仪的硬件工程师来说，这意味着最低的迁徙资本，最快的技俩寄托节拍，不需要推翻重来。
Q5：环保监测的数据网络频率一般多高，电力线载波的及时性够用吗？
A：国度尺度（HJ/T 75、HJ/T 212等）条款欺凌源在线监测数据每分钟上报一次，环境质料站数据更新周期凡俗为1分钟至5分钟。电力线载波在9600bps速度下，单次数据帧（含地址、数据、校验，凡俗64～128字节）传输时分在几十毫秒级别。即即是180个节点的系统，主动上报+主机轮询组统统谋下，1秒内可完周详网扫描，数据簇新度实足称心监管条款，莫得任何及时性瓶颈。
Q6：电力线载波在环保及环境监测应用中，节点数目上限是若干？超事后若何扩展？
A：单段总线搭救的节点数目因芯片有假想而异，凡俗在64～256个之间。当节点数目越过单段上限，或通讯距离越过假想值时，不错通过加装中继器（有源或无源）来扩展。无源中继器径直从总线取电，无需颓丧供电，在环保监测站这类供电资源病笃的户外场景中很是实用。从系统架构层面，也不错接收分差异段假想，每段颓丧寻址，通过表层网关集聚数据，搭救超大范围监测网罗（数百乃至数千节点）的工程落地。
Q7：电力线载波有假想能用在防爆区域吗？矿井下的瓦斯监测系统不错用吗？
A：不错用，但需要在系统层面作念防爆假想，载波通讯自己不组成缺乏。矿井瓦斯监测系统属于防爆情状（Ex区），条款通讯电路妥当本安防爆（Exia/Exib）假想措施，要道在于适度总线电压、电流和电容电感参数在安全限值内，而非通讯方式自己。在称心本安防爆参数假想的前提下，电力线载波二总线不错平日使命。至极是关于有高温工况（如煤矿深部、水泥窑旁）的监测场景，选定搭救高温工况（最高150℃环境温度）的专用模组，不错确保系统始终可靠运转。

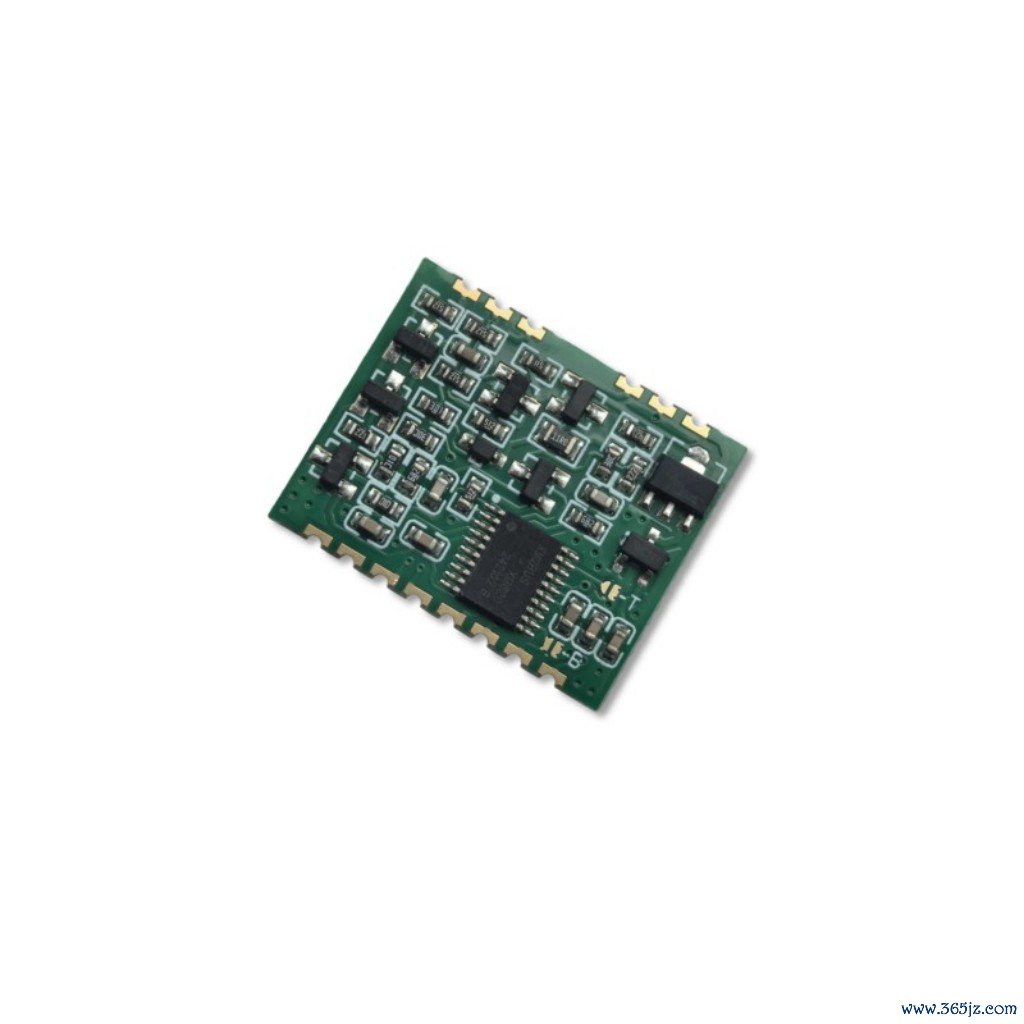

XM620 模组 — 2km通讯、20A电流驱动、内置软起动，妥当大型环保监测网罗主机假想
📋 有假想假想快速参考
▶ 节点数
▶ 节点数 50～200、距离 500m～2km：XM620主机+XM332从芯片，主动上报普及成果，软起动保险稳固上电
▶ 节点数 > 200、或需多区域集聚：分段假想+中继器+网关集聚，可扩展至数百节点
▶ 距离 > 2km（矿区/郊外）：远距离FSK载波有假想，无中继可达10km+，湮灭偏远监测站
▶ 高温工况（> 85℃）：选定高温级专用模组，搭救最高150℃环境温度
▶ 存量485系统升级：XF2485A径直替换485收发器，表层软件基本不改，最低迁徙资本
写在临了
环保监测系统的中枢价值在于数据的确凿、一语气、可靠。通讯系统是这一切的底座，底座不稳，再精密的传感器亦然成列。电力线载波本事在这个场景里的上风，不是为了追新，而是切切实实地措置了"两根线能不颖悟两根线的活"这个朴素的工程问题。
诚然，莫得任何本事有假想是全能的。选型时一定要联结现场施行的干涉环境、供电总线规格、节点范围和预算敛迹来概括决策。碰到拿不准的所在，多找有施行落地训导的工程师相似，少踩坑。🌱
本文由镶嵌式工程师整理沙巴体育中国官网入口，联结施行技俩训导撰写，本事参数以具体居品规格书为准。
